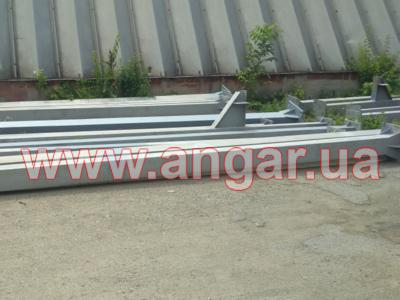

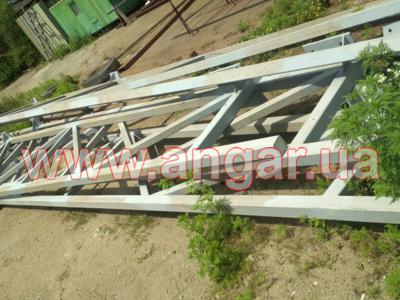

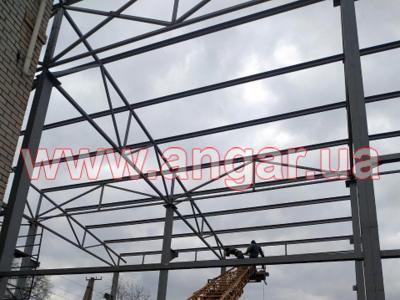

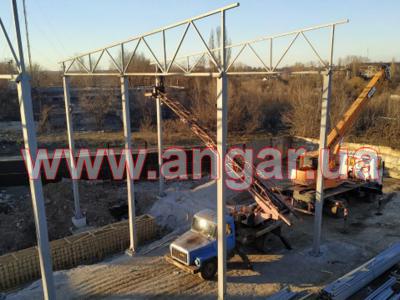

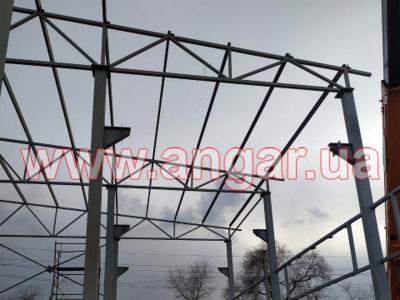

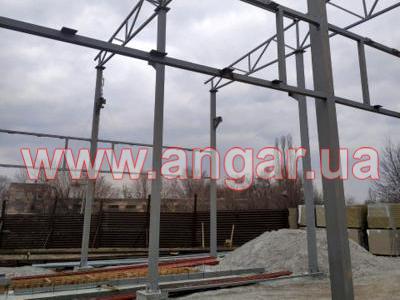

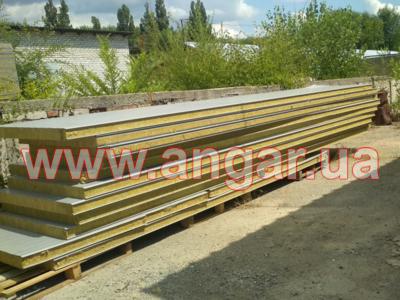

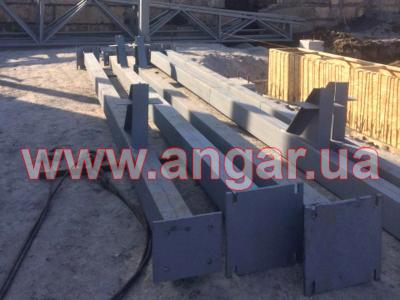

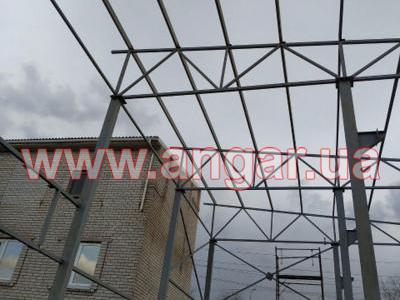

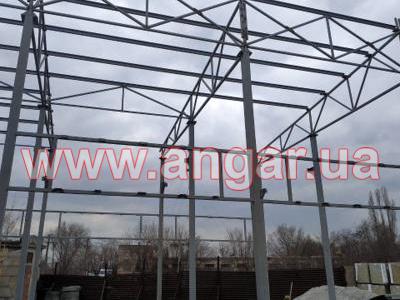

| Ангар прямостенного типа. Двухпролетный. Демонтирован, в полной комплектации. Колонны из двух швеллеров сваренных в коробку сечением 240мм. Всего 15 колонн. Шаг колонн 6м. Крепление к фундаментам на анкерах. Подкрановый путь из двутавровой балки сечением 360мм, Q = 3,2т. Установлен на высоте 6,75м. Высота до низа тельфера 5,50м. Фермы цельносварные, односкатные. Верхний и нижний пояс из профильной трубы сечением 80ммх4мм, раскосы из профильной трубы сечением 60ммх4мм. Крепление к колоннам болтовое. Всего 5 ферм. Кровельные прогоны из швеллера сечением 160мм, всего 264 м.п. Ограждающие конструкции: сендвич панели (не монтировались), наполнитель - минеральная вата, толщина 100мм. На кровле профнастил, высота волны 60мм, толщина металла 0,7мм. В комплекте связи крестовые и горизонтальные, окна глухие - 5шт., размер 1200х400мм. Ворота в комплекте отсутствуют. |
